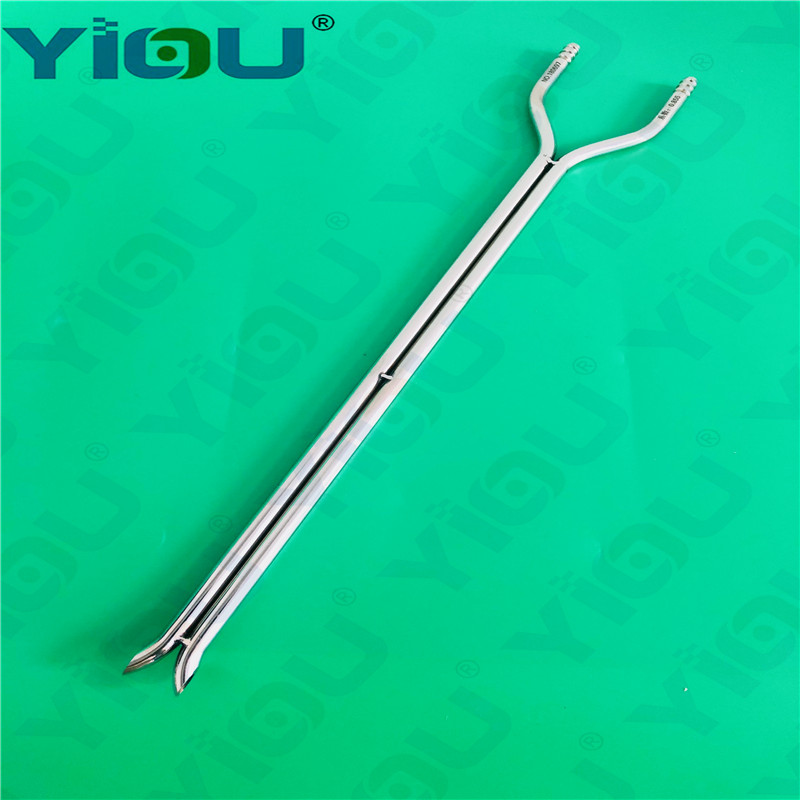

YIOU品牌SPT-10 S型靠背管
一.概述
亿欧仪表提供符合国际标准的全量程,高品质、精密皮托管。
皮托管配合液压压力计AFJ-150,YYT-2000B或者智能数字微压计DP1000-IIIB,智能风速风压风量仪ZC1000-1F,DP2000,SENG 825都可以测量管道中流体产生的动压或风速风量压力,这样就可以确定风速或者流量。
皮托管广泛应用在暖通空调,加热,通风,真空吸尘器以及其他许多的工业领域。
二、性能指示
皮托管符合国家计量标准号JJG518-94
类型:头部椭圆型曲线NPL
系数: L型皮托管系数:0.99~1.01之间
S型靠背管系数:0.81~0.86之间
材质:304不锈钢。(可订制不锈钢316L材质。)
工作温度: 650度(长期),1000度(间隔测量)
三、工作原理
安装皮托管时,请选择合适的位置并与管道垂直。毕托管的椭圆头部应面对平行气流方向,该感压孔为总压联接到压力计的正端,静压联接到压力计的负端。
压力计指示的动态压力通常称为动压,动压为总压减去静压,即Pd=Pt-Ps.
四、结构:
标准皮托管用两根不同内径管子同心套接而成,内管通直端尾接头是全压管,外管通侧接头是静压管.
L型皮托管是用两根不同直径不锈钢管子同心套接而成,内管通直端尾街头时全压管,外管通侧接头静压管。指向杆和测杆头部方向一致,使用时可确定方向,使测头对准来流方向。
S 型皮托管用二支同径管焊接而成,面对气流为全压端,背对气流为静压端,并在接头处标有系数号及静压接头标记号,使用时不能接错。侧面指向杆与测头方向一致,使用时可确定方向,保证测头对准来流方向。
五、选型:
名称 |
型号 |
直径 |
长度 |
材质 |
S型靠背管 |
SPT-10-500 |
10mm |
500mm |
304不锈钢材质 |
S型靠背管 |
SPT-10-600 |
10mm |
600mm |
304不锈钢材质 |
S型靠背管 |
SPT-10-800 |
10mm |
800mm |
304不锈钢材质 |
S型靠背管 |
SPT-10-1000 |
10mm |
1000mm |
304不锈钢材质 |
S型靠背管 |
SPT-10-1200 |
10mm |
1200mm |
304不锈钢材质 |
S型靠背管 |
SPT-10-1500 |
10mm |
1500mm |
304不锈钢材质 |
S型靠背管 |
SPT-10-1600 |
10mm |
1600mm |
304不锈钢材质 |
S型靠背管 |
SPT-10-1800 |
10mm |
1800mm |
304不锈钢材质 |
S型靠背管 |
SPT-10-2000 |
10mm |
2000mm |
304不锈钢材质 |
S型靠背管 |
SPT-10-2500 |
10mm |
2500mm |
304不锈钢材质 |
S型靠背管 |
SPT-10-2800 |
10mm |
2800mm |
304不锈钢材质 |
S型靠背管 |
SPT-10-3000 |
10mm |
3000mm |
304不锈钢材质 |
S型靠背管 |
SPT-10-3500 |
10mm |
3500mm |
304不锈钢材质 |
可订制固定卡套接头,固定法兰式接头,可按客户图纸订做皮托管 |
