YIOU品牌 S型靠背管
一．概述
亿欧仪表提供符合国际标准的全量程，高品质、精密皮托管。
皮托管配合液压压力计AFJ-150,YYT-2000B或者智能数字微压计DP1000-IIIB，智能风速风压风量仪ZC1000-1F,DP2000,SENG 825都可以测量管道中流体产生的动压或风速风量压力，这样就可以确定风速或者流量。
皮托管广泛应用在暖通空调，加热，通风，真空吸尘器以及其他许多的工业领域。
二、性能指示
皮托管符合国家计量标准号JJG518-94
类型：头部椭圆型曲线NPL
系数： L型皮托管系数：0.99~1.01之间
S型靠背管系数：0.81~0.86之间
材质：304不锈钢。（可订制不锈钢316L材质。）
工作温度： 650度（长期），1000度（间隔测量）
三、工作原理
安装皮托管时，请选择合适的位置并与管道垂直。毕托管的椭圆头部应面对平行气流方向，该感压孔为总压联接到压力计的正端，静压联接到压力计的负端。
压力计指示的动态压力通常称为动压，动压为总压减去静压，即Pd=Pt-Ps.四、结构：
标准皮托管用两根不同内径管子同心套接而成，内管通直端尾接头是全压管，外管通侧接头是静压管.
L型皮托管是用两根不同直径不锈钢管子同心套接而成，内管通直端尾街头时全压管，外管通侧接头静压管。指向杆和测杆头部方向一致，使用时可确定方向，使测头对准来流方向。
S 型皮托管用二支同径管焊接而成，面对气流为全压端，背对气流为静压端，并在接头处标有系数号及静压接头标记号，使用时不能接错。侧面指向杆与测头方向一致，使用时可确定方向，保证测头对准来流方向。
五、选型：
|
名称 |
型号 |
直径 |
长度 |
材质 |
|
S型靠背管 |
SPT-02-100 |
2mm |
100mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-02-200 |
2mm |
200mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-03-100 |
3mm |
100mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-03-200 |
3mm |
200mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-03-300 |
3mm |
300mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-04-100 |
4mm |
100mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-04-200 |
4mm |
200mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-04-300 |
4mm |
300mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-04-500 |
4mm |
500mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-06-200 |
6mm |
200mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-06-250 |
6mm |
250mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-06-300 |
6mm |
300mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-06-500 |
6mm |
500mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-06-600 |
6mm |
600mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-06-800 |
6mm |
800mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-06-1000 |
6mm |
1000mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-06-1200 |
6mm |
1200mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-08-200 |
8mm |
200mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-08-300 |
8mm |
300mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-08-500 |
8mm |
500mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-08-600 |
8mm |
600mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-08-800 |
8mm |
800mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-08-1000 |
8mm |
1000mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-08-1200 |
8mm |
1200mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-08-1500 |
8mm |
1500mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-08-1600 |
8mm |
1600mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-10-500 |
10mm |
500mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-10-600 |
10mm |
600mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-10-800 |
10mm |
800mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-10-1000 |
10mm |
1000mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-10-1200 |
10mm |
1200mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-10-1500 |
10mm |
1500mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-10-1600 |
10mm |
1600mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-10-1800 |
10mm |
1800mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-10-2000 |
10mm |
2000mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-10-2500 |
10mm |
2500mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-10-2800 |
10mm |
2800mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-10-3000 |
10mm |
3000mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-12-1000 |
12mm |
1000mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-12-1200 |
12mm |
1200mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-12-1500 |
12mm |
1500mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-12-1600 |
12mm |
1600mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-12-1800 |
12mm |
1800mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-12-2000 |
12mm |
2000mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-12-2500 |
12mm |
2500mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-12-3000 |
12mm |
3000mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-14-1000 |
14mm |
1000mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-14-1200 |
14mm |
1200mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-14-1500 |
14mm |
1500mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-14-1600 |
14mm |
1600mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-14-1800 |
14mm |
1800mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-14-2000 |
14mm |
2000mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-14-2500 |
14mm |
2500mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-14-3000 |
14mm |
3000mm |
304不锈钢材质 |
|
S型靠背管 |
SPT-14-3500 |
14mm |
3500mm |
304不锈钢材质 |

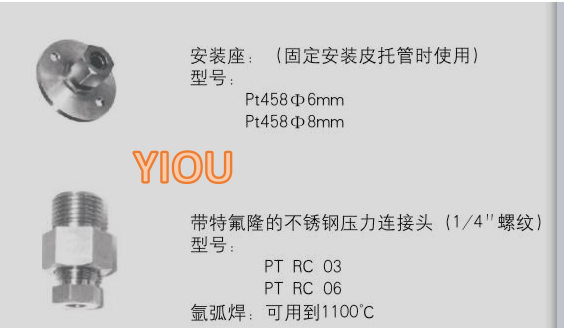

六、可选购安装：
